Tolerancias

TOLERANCIAS DIMENSIONALES PARA PERFILES PULTRUIDOS:

PROPIEDADTOLERANCIA

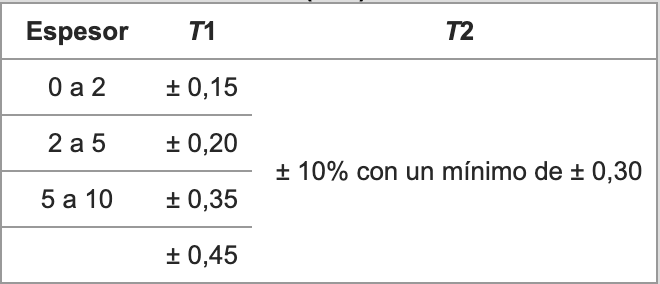

Espesor de pared de perfiles abiertos y cerrados
propiedades fibra de vidrio
Dimensiones nominales (mm)
propiedades fibra de vidrio
Planicidad en la dirección transversal
planicidad
Tolerancia
F < 0,008 X B mm
Altura del perfil y anchura del borde
propiedades tolerancia fibra de vidrio
Dimensiones nominales (mm)
B y H: ± 0,5 % con un mínimo de ± 0,20 mm y un máximo de ± 0,75 mm
Dimensión del ángulo
propiedades fibra de vidrio angulo
Tolerancia
Y ± 0,5°
Rectitud
Propiedades fibra de vidrio rectitud
Tolerancia
(B y H son dimensiones de anchura y altura)
D < 0,002 X  para las secciones con B o H < 50 mm
D < 0,001 X  para las secciones con B o H ≥ 50 y 100 mm
D < 0,005 X  para las secciones con B o H ≥ 100 mm
Donde D y L se dan en metros
Torsión
Propiedades fibra de vidrio torsion
Tolerancia
V < 1,5° por metro máximo para espesores < 5 mm
V < 1,0° por metro máximo para espesores ≥ 5 mm
